無論多么靚麗的石材，如果安裝工藝不正確，或者在打磨時出現的自然缺陷，又或者隨著使用時間的延長，總是會出現明裂、暗裂、破損、孔洞、砂眼、石痣、石膽等破損癥狀。

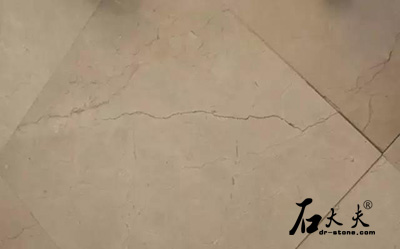

在國內有一種很普遍的問題，許多石材從工廠出來時，還是好好的，鋪裝之后，過一段時間卻出現大面積的破損、裂紋，導致很多業主損失慘重。
一、造成破損的根源是鋪裝
石材安裝有兩種方法：濕貼法、干掛法。
石材破損與明裂多發生于地面，地面石材安裝方法采用濕貼法。
石材鋪裝分為三層：
承載層：承載層是一個平面，也是整個石材安裝的最底層，承載層起到的主要作用是分散垂直方向的力，使這些力得到承載層的支撐，而不至于塌陷。
粘結層：粘結層一般都會選擇水泥作為粘結作用，起到固定石材得作用。
裝飾層：把石材涂上水泥或粘接劑，用橡皮錘敲擊，固定成形。
2、安裝手法不專業：現在安裝都是人工安裝，工人在安裝時都會拉一條線，作為參考線，用橡皮錘敲打石材表面，讓石材表面和參考線大致平行。由于是人工安裝，以及施工的不嚴謹，很難避免高低不平的現象。

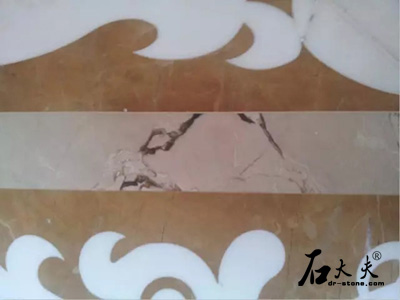

3、外力作用:在這期間，人力踩踏、重物輾壓都有可能造成粘結層的變形，從而產生變形
二、石材的自然缺陷
大理石是沉積巖，很容易在大理石形成的時候，夾雜著一些其他物質，最后形成石痣、石膽。
三、石材修復技巧

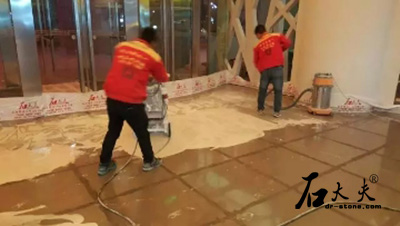

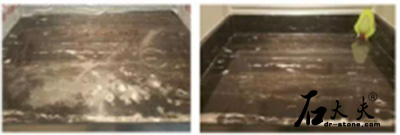

石大夫在破損修補方向，主要有五大修補工藝：研磨拋光法、熱固化修補法、冷固化修補法、材料合成修補法、覆膜轉印修補法。

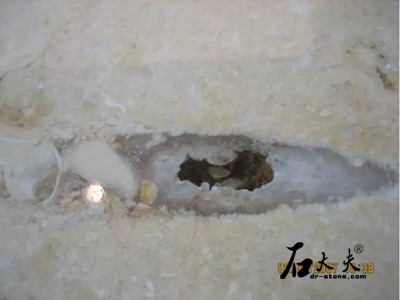

孔洞修補：需要綜合考慮孔洞直徑及修補膠的流平性、粘結性、可拋光性、穩定性。

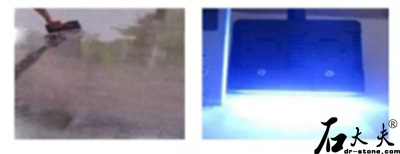

熱固化修補法：利用特殊的固化劑材料，原理：這類固化劑內有一些特殊的成分，經過化學反應，使溫度達到90度，起到固化的作用。
材料合成修補法：取相似材料合成，此方法針對局部破損、石痣、石膽。
四、總結
石材破損修復從某種角度講不僅是一門技術更是一門藝術，要想通過修復還原石材原貌，必須綜合考慮石材化學原理、樹脂化學原理、色相原理、光學原理、壓強原理。修補工藝的制定、修補材料的選擇完全決定修補效果。修補工藝一定要科學合理，修補材料更要合理（石材修補材料必須綜合考慮：流平性、滲透性、粘結性、抗氧化性、可拋光性）
1、“白玉蘭”、“金碧輝煌”、“新西米黃”等石材的孔洞多，直徑小，相對較深，選擇修補膠時應重點考慮修補膠的流平性！如果流平性不好，在刮膠時，由于孔洞內空氣的壓強作用，修補膠只能附著在孔洞邊沿搭橋，而在后續研磨時，由于機器產生的扭力，會連根拔起，導致只有批膠的動作，沒有批膠的結果。
2、“萬象云天”、“古堡灰”、“夢幻海藍”、“熱帶雨林”、“海浪花”等大花石材系列，其成分極其復雜，孔洞相對較淺，選擇修補膠時應重點考慮修補膠的滲透性！如果滲透性不強，粉化的石材粉末會成為介質，導致固化后的修補材料和石材創面之間形成斷層，待項目結束，你會發現批膠是徒勞。
3、任何材料都會氧化，修補材料的抗養化性不好，一旦養護必然變色，要保證修補效果，修補材料的抗氧化性不得不考慮。
除了流平性、滲透性、粘結性、抗氧化性，修補膠的可拋光性也更為重要，一俊遮百丑，整體光度一致了，很多小瑕疵不會引起注意的，但光度不一致，就像人臉上的雀斑，一眼就看得出來。
更多石材修補問題，可以咨詢石大夫，致力解決一切石材應用問題！
