大理石這種大自然的產物愈來愈多的被人們廣泛的應用在建筑中,一方面是由于其具備建筑功能,另一方面是由于其具有裝飾美的效果。但是無論多么靚麗的石材，如果安裝工藝不正確，或者在打磨時出現的自然缺陷，又或者隨著使用時間的延長，總是會出現明裂、暗裂、破損、孔洞、砂眼、石痣、石膽等破損癥狀。因此探討和利用一些有效的方法和材料對損壞了的大理石地面進行修復就顯得非常重要。
一、大理石地面損壞的原因
1、地面基礎部分的沉降和撕裂導致地面大理石裂損。
2外來的破壞導致地面大理石破損。
3、從石質上講選擇大理石鋪設地面就留下了后患。一方面由于人們選擇大理石時往往只注重色調，而不去考慮大理石和花崗石在耐候性和耐磨性上的差異。另一方面，剛開始進口石材以大理石居多，那時花崗石的加工技術還沒有現在這樣先進，而且大理石的色調和風格多以雅致居多，這使現在室內用石材選擇大理石成為一種時尚，這也是現在石材地面大理石問題較多的一個主要原因。
4、大理石的天然缺陷。一些大理石存在著較多的天然缺陷，象裂縫，砂眼，疏松，夾生等。這些缺陷如果事先沒有較好的進行修復和彌補，那么一旦鋪設到地面上受到潮濕和一些有害的污染后它會率先在有缺陷的部位發生病變和破壞并由此擴延。象銀線米黃，金花米黃，啡網等。
5、潮濕的環境。大理石的主要成分是碳酸鈣，它在水的作用下會膨脹，那么石材結構較松弛的部位先會爆開，留在大理石地面上就是一個石坑。形成的這個石坑在潮濕的環境下會繼續粉化，使周圍石質變的疏松。
6、錯誤的防護方法。對于一部分業主和施工者來講，盡管他們在事先對大理石涂刷防護劑，但是鋪到了地面上還是出現了問題。這一方面是由于大理石的裂縫和疏松部位沒有得到較好的修復，大理石背面由于潮濕產生較大的水壓很快的將其破壞。另一方面，盡管在大理石的正面也做了防護，但地面上的水分也會順著石材的裂縫和疏松部位進入石材內部，使石材濕度加大,由此形成惡性循環。
7、磨損破壞了大理石地面的光澤。大理石的硬度較低，強度較差，因此，大理石地面尤其是行人較多的位置很快就會喪失光澤。如走廊、門廳、柜臺前等。
二、防止大理石地面損壞的對策
對以上大理石地面損壞原因的分析，我們可以看出除了盡量的不要選擇具有疏松材質的大理石鋪設地面外，水是導致大理石損壞的一個主要原因。
對于解決水的問題，大家都知道要對大理石涂刷防護劑，但是這個辦法并不是完全奏效和一勞永逸的。實際上許多建筑在一個時期后地面基礎部分是不會存在較大濕度的，也不存在真正的水源，之所以會使大理石長期的保持較大的濕度就是前面原因分析時指出的那樣水分在大理石里形成了惡性循環，即開始大理石背面的水分和潮濕破壞了大理石，這部分水分在沒有完全跑掉時地表上的水又順著大理石的裂縫和疏松部位跑進大理石內，這樣循環使水分長期作用在大理石里，加上不正確的地面維護方法導致大理石的透氣性降低,大理石不出問題也是不可能的。實際上在這里我們也找到了解決問題的關鍵和思路，清理大理石和大理石背面的水分,然后修復和彌補大理石出現的損壞--杜絕大理石再次受到水的侵害。
三、石材修復技巧
石大夫在破損修補方向，主要有五大修補工藝：研磨拋光法、熱固化修補法、冷固化修補法、材料合成修補法、覆膜轉印修補法。
1、研磨拋光法：這類修補法是針對孔洞比較小的，或者微裂隙的修補，難度也是很高的一類。這一類孔洞或者裂隙都在1-3毫米，云石膠滲透性不是很好，會給修復造成很多麻煩，這種孔洞同樣也會給拋光造成很大的麻煩。

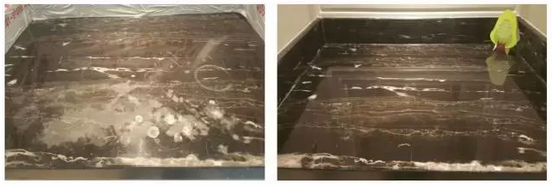

研磨拋光方法
2、熱固化修補法：利用特殊的固化劑材料，原理：這類固化劑內有一些特殊的成分，經過化學反應，使溫度達到90度，起到固化的作用。
3、冷固化修補法：采用高分子樹脂材料，材料中含有聚合用的單體、光引發劑、無機填充劑等，發生聚合反應。該方法可以修補3-5毫米的孔洞。

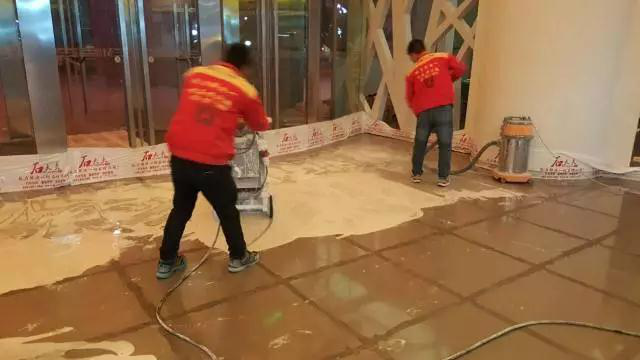

冷固化修補法
4、材料合成修補法：取相似材料合成，此方法針對局部破損、石痣、石膽。
5、覆膜轉印修補法：將終飾面的相對平整度提高，涂上覆膜夜，用刮刀刮平，（注意：一定要刮平）貼上轉印膜，利用紫外線凝固燈照射1-3秒即可。
覆膜轉印施工案例
四、總結
石材破損修復從某種角度講不僅是一門技術更是一門藝術，要想通過修復還原石材原貌，必須綜合考慮石材化學原理、樹脂化學原理、色相原理、光學原理、壓強原理。修補工藝的制定、修補材料的選擇完全決定修補效果。修補工藝一定要科學合理，修補材料更要合理（石材修補材料必須綜合考慮：流平性、滲透性、粘結性、抗氧化性、可拋光性）
1、“白玉蘭”、“金碧輝煌”、“新西米黃”等石材的孔洞多，直徑小，相對較深，選擇修補膠時應重點考慮修補膠的流平性！如果流平性不好，在刮膠時，由于孔洞內空氣的壓強作用，修補膠只能附著在孔洞邊沿搭橋，而在后續研磨時，由于機器產生的扭力，會連根拔起，導致只有批膠的動作，沒有批膠的結果。
2、“萬象云天”、“古堡灰”、“夢幻海藍”、“熱帶雨林”、“海浪花”等大花石材系列，其成分極其復雜，孔洞相對較淺，選擇修補膠時應重點考慮修補膠的滲透性！如果滲透性不強，粉化的石材粉末會成為介質，導致固化后的修補材料和石材創面之間形成斷層，待項目結束，你會發現批膠是徒勞。
3、任何材料都會氧化，修補材料的抗養化性不好，一旦養護必然變色，要保證修補效果，修補材料的抗氧化性不得不考慮。
除了流平性、滲透性、粘結性、抗氧化性，修補膠的可拋光性也更為重要，一俊遮百丑，整體光度一致了，很多小瑕疵不會引起注意的，但光度不一致，就像人臉上的雀斑，一眼就看得出來。
