前段時間飾管家在北京五星級酒店的大堂做一個項目，該大堂內空氣干燥，人員流動也是非常大，每天都需要打掃清潔。這所大堂的主要建筑裝飾材料就是一些石材種類為淺灰色花崗石，產地美國，俗稱美國白麻。
接到項目我們就到現場采取了實地勘察，經過勘察發現，
石材產生病變的特征：長期水斑不干，大面積泛黃，裝飾視覺效果差。
裝飾方式：水泥砂漿濕法安裝。下面我們就針對這個項目為大家來詳細的說一下美國白麻的病癥是怎么解決的：
美國白麻的取樣、勘察、分析
① 經現場勘察，美國白麻的病變主要分為兩類：
a. 一類是泛黃。泛黃中的一種是已形成的片狀銹黃，約占泛黃部分的50%；另一種是黃褐色斑痕，表現為沒有擴散的狀態。
b. 另一類是，成片狀且長時間不干，用瓦斯或酒精燈烘烤略有干燥，稍后即又恢復原水斑狀。
② 片狀的銹黃用石材除銹劑擦拭2~3次，銹黃明顯減輕，表明是一種鐵銹，正式清洗施工時完全可以清除；而黃斑則不能清洗掉，表明是一種礦物固體。
③ 查閱美國白麻物化性能及成分知其主要化學成分為：SiO275%；Al2O312.75%；Fe2O31.04%；MgO0.02%；CaO0.78%；K2O3.85%；Aa2O5.48%；TiO20.62%；MnO0.09%；P2O50.01%。
④ 美國白麻化學成分中易造成黃銹的鐵礦質成分較高，其黃斑及生成的片狀黃銹很大程度上是Fe2O3造成的。
⑤ 物理性質為：相對密度2.62；吸水率0.19%；抗壓強度151MPa，抗彎強度13.80MPa。
表明美國白麻吸水率較高（通常吸水率大于0.1%都會在石材板面上明顯顯現出水漬痕跡），但其抗壓、抗彎指標高，又決定它特別適合做地面裝飾石材。但是由于美國白麻特殊的巖石結構使得它的吸水率會有很大差別，如加工方式不同會使底面水泥砂漿中的水分、堿分返至裝飾面上，表明出明顯的不同，裝飾效果反差很大。
⑥ 美國白麻具有十分明顯成片狀、成層狀構造，如同俗稱的“千層餅”。礦物成分主要有長石、石英、黑云母、角閃石、綠泥石等。其礦物中含有相對較多，且獨特的鐵礦，以小顆粒均勻分布。由于是赤鐵礦，這些鐵礦石在石材表面為紅色小斑點，它與巖石中很少量的綠泥石表現的綠色小斑點形成鮮明對比，形成獨特的色彩圖案。
⑦ 由于美國白麻構成上的特點及鐵礦的存在，使得加工這種石材方式與常規的方式有所不同，因而會造成裝修效果及病變的截然不同。
⑧ 分析水斑的形成：
a. 從切割方向上看，美國白麻荒料紋理清晰、均勻，在順紋理方向上存在與順紋理方向一致的黑云母等暗色片狀礦物
(a) 將其橫向切割后，板材上的黑云母等暗色片狀礦物被切斷，呈現出斷斷續續的條紋，色彩鮮明、自然、流暢，如下圖所示。

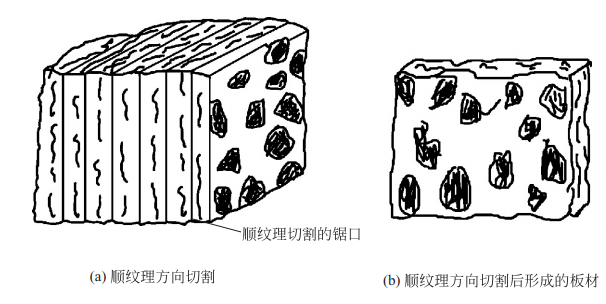

順紋理方向切割
(b) 如果順紋理方向切割，板面則會表面出成片成片的黑色斑點，如上圖。
b. 為追求美國白麻的裝飾效果，目前工廠加工美國白麻花崗石均是以圖1的方式橫向切割的。本工程的美國白麻也是使用這種方式橫向加工的，但這種橫向加工在板材上表現為裝飾面與粘貼面有豐富的縱向紋路和密集的微孔、微裂隙，吸水通道十分暢通，如圖2所示，水會沿著貫通板材厚度的片狀云母通道很順利地到達石材表面。

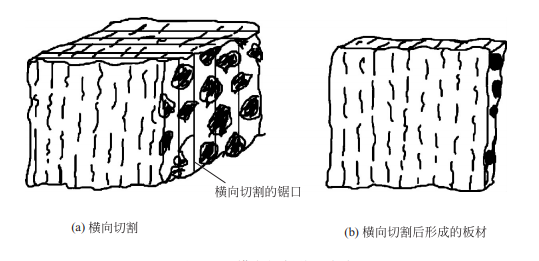

圖1橫向切割美國白麻

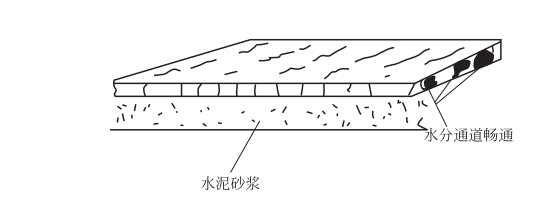

圖2橫向切割后的板材
⑨ 由此斷定雖然美國白麻紋理橫向切割有良好的裝飾性，但吸水率變大，無法阻礙對底層水分或堿性成分的吸附，是易造成水斑的主要原因，消除吸水通道，是防止鐵礦生銹、銹黃擴散的最主要措施。
⑩ 將上述不同切割方法的樣品送試驗室試驗，將石材浸入少量水中(水不超過石材厚度的1/2)，在同樣時間內，石材通道暢通的樣品，水分很快在表面呈現水漬，另一種則慢于前一種樣品。
經過了一系列的勘察和經驗所得，飾管家做出來以下判斷及結論：
美國白麻因加工方式不同，使其吸水率不同，前期又沒有做密封防護，使得吸水過大后，產生水斑，使石材中鐵礦生銹并擴散成片；而吸水通道的暢通又將水泥砂漿中的堿性物質吸附，堿性物質進一步吸收水和空氣中水分，形成持久不干的水斑。
找到了原因，我們就好對癥下藥，對石材進行清洗及防護措施！
類似美國白麻的石材構造形成的水斑，是最不好清洗和消除的，即使采用化學中和、烘烤、密封、涂防護劑等效果均不十分理想。
現在一些市場上使用的強力清洗劑，實際上是一些酸性清洗液，需清洗后立即使用滲透性較強的有機硅防護劑，或含氟有機硅防護劑，可以維護1~2年的時間。要是在安裝美國白麻時，事先在底面和側面使用了成膜防護劑，其防護效果、時間就會更長一些。
對于和美國白麻類似的吸水率高的石材，還是應從裝修時就開始注意解決幾個問題：
① 正確選擇安裝前使用的防護劑，防護劑應選擇密封型的，如丙烯酸樹脂，要多涂幾遍，盡量將吸水通道密封住，在刷最后一遍時為了不降低石材與水泥砂漿的黏結力，可在防護劑半干時灑上一些干凈粗砂或SiO2粗粉，以增加粗糙面，或可使用界面助劑。
② 鋪裝石材時，水泥砂漿的拌和不應使用太多的水，以免將底層堿性物帶至石材表面；用齒形刮板在石材背面抹灰；使用低堿水泥或石材膠泥。
③ 鋪裝石材后，不應用大量水清洗以免水滲入底層，將底層水泥和堿性物質帶至表面；即使用水也要及時吸干。
④ 鋪裝好石材，應做表面及黏結縫的防護，盡量使用耐候性好的有機氟硅防護劑。
石材防護劑的分類是個專業活，那我們到底該如何選用石材防護劑？
飾管家認為：沒有最好的防護劑，只有最合適的防護劑！
不是說油性防護劑就一定比水性防護劑好，也不是所有油性防護劑適合所有石材！
要確保防護的理想效果，搞清楚石材的品質系列和我們所希望達到的防護目的是至關重要的。其次充分了解待選品牌防護劑的成分比例及使用性也很重要。
1、如果為了防止普通米黃類石材泛堿、生銹，一般采用有機硅型石材防護劑就可以達到效果，比如dr.stone鈣質石材防護劑。
2、如果為了防止雅士白、爵士白、漢白玉等淺色石材裁縫后云石膠油性物質滲透如創面導致縫口暗影，就必須涂刷界面性的專業創面抗污劑，比如dr.stone石材創面抗污劑。
3、如果為了防止雅士白、爵士白、漢白玉等白色石材生銹，就一定要涂刷保色型的防護劑，而不能涂刷含有樹脂成分的劣質防護劑，否則會使石材偏烏，比如dr.stone鎂質石材防護劑。
4、如果為了防止花崗巖生銹、水斑等，就必須涂刷專業性較強的麻石專用防護劑（原則上講，產品功能越細分的，專業性較強，但也不排除很多廠商為了利潤而蒙騙的），比如dr.stone麻石專用防護劑。
5、如果為了改變深色地面毛面石材（火燒面、荔枝面、仿古面等）的裝飾效果，達到即潤色又保護的目的，如果是地面就必須考慮防護劑的潤色能力和防護膜的耐磨能力以及防護膜的抗氧化能力，就需要涂刷專業型較強的絲光密封防護劑，比如dr.stone濕色處理劑；如果是墻面只需要考慮防護劑的潤色能力和防護膜的抗氧化能力就可以了（不同廠家的叫法不一樣，有的稱還原劑、有的稱濕色防護劑，也有的是模仿胡亂取名）比如dr.stone潤色防護劑。
6、如果防護的目的是綜合防水和抗污能力，一般要采用有機氟型石材防護劑才能達到效果，比如dr.stone抗滲處理劑。
7、如果是餐廳、灶臺、車道或其它容易污染的地方，建議采用有機氟型石材養護劑以提高石材表面的抗污能力，比如dr.stone抗滲處理劑
8、如果是室外，可以選用有機硅型養護劑，但要求產品的抗紫外線能力及耐水性和耐酸性強，比如dr.stone防腐劑。
9、如果是濕貼或灌漿工藝安裝，建議選用石材底面專用養護劑進行底面及四側邊的防護處理。底面養護劑的選用應注重養護劑的耐堿性，而且不能影響石材與水泥的粘接牢度，比如dr.stone底面防護劑。
以上就是今天為大家分享的關于美國白麻石材病變的詳細講解，希望對大家能夠有所幫助，如果有關于石材養護、石材病癥、建筑飾面保養知識想咨詢的，在線咨詢客服人員！
