精品少妇无码AV无码专区,A级毛片免费观看在线播放,老司机午夜免费精品视频,又大又长粗又爽又黄少妇视频

欢迎您进入|石大夫(上海)品牌管理有限公司官方网站!
?

新闻资讯

石材修补、粘接、渗透的操作方法

发布时间:2021-07-27 10:23:58 发布:石大夫

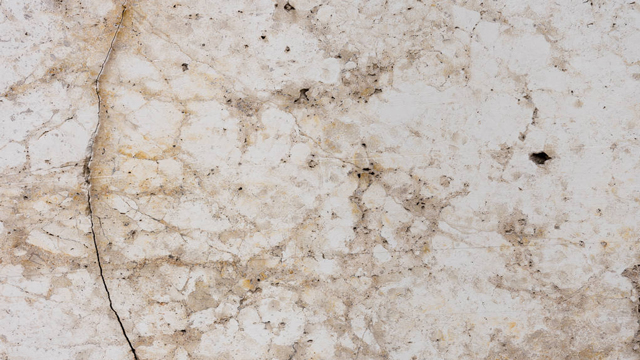

  石材在搬运、加工和使用的过程中难免会出现破损现象,所以为了不造成浪费和损失,可以通过渗透、粘接和修补等方法来恢复它。如果是小面积的修补也可以从市场上买现成的胶水修补。
  石材修补:
  这里的石材修补是指成品上的砂孔,凹坑,或者是破损的边角,用配好的色泽和成品类似的胶水进行填充的一种工艺。
  石材修补胶配制方法:100%环氧脂(601或634);乙二胺8% - 10%;并加入适量的色粉,与适量的立德粉、滑石粉等填充材料调和。
  石材修补的操作方法:
  (1)清洁修补处,使修补处无尘、无水、干燥。
  (2)填满修补胶,刮平,防止修补胶流崩。
  (3)再养护,养护时间一般为2-4小时(由于冬季温度较低可能为8-10小时)后铲平就好了。此外,也可以使用粘接剂和色粉作为修复胶。
  石材粘接:
  粘接胶的制备:307不饱和树脂100%;过氧化环己酮浆4-5%;萘酸钴溶液3-4%。配制时先将307树脂与过氧化环已酮混合,再加入萘酸钴溶液混合。使用多少根据需要匹配多少,使用时间不超过10分钟。
  石材粘接的操作方法:
  (1)清洗表面,使其无水、无灰尘。
  (2)粘接面涂胶均匀,注意不要太厚。
  (3)涂刷粘接胶后立即对接,挤紧,使粘接胶略溢出。并根据材料情况选择平粘或竖粘。另外对于小面积的破裂可采用502瞬时胶或强力胶粘接。
  石材渗透:
  渗透是将尚未断裂的裂缝在板材上灌注渗透胶,经过一定时间的固化,达到粘合,使板材牢固强度增加的一个过程。
  (渗透胶配方:307不饱和树脂100%;苯乙烯60 - 100%;过氧化环己酮4 - 5%;萘酸钴3 - 4%)。
  制作方法:
  (1)将307不饱和树脂与苯乙烯按上述比例调和均匀;
  (2)再加入过氧化物环己酮搅拌均匀。
  (3)再加入萘甲酸钴搅拌均匀。最好的渗透胶是当渗透胶能流成一条线时,粘度最好时,渗透性效果最好。
  石材渗透的操作方法:
  (1)使毛板干燥,在条件允许的情况下,可以用强风风干缝隙,以保证不受潮。
  (2)用小勺沿裂缝倒渗透胶。浇注过程中最好在毛板上产生较小的振动。
  (3)渗透胶不粘手时为好。
  注:不能直接将307不饱和树脂与过氧化物环已酮和萘酸钴混合,更不能直接单独将过氧化物环已酮和萘酸钴混合。边配边用。

上一篇:石材物理抛光的耐磨性为什么优于石材化学抛光呢?
下一篇:大理石圆柱石材补胶的具体步骤
